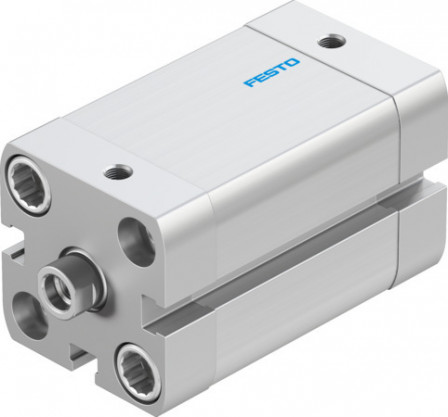

ADN-25-35-I-P-A Vérin compact FESTO 608920
Voir les documents
Voir les détails techniques
Références
Web : A700-D087495
Fabricant : 608920
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991217 |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Avec accessoires, Avec taraudage, avec trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 0,06, 0,6, 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U(PUR) |
| Conforme à la norme | ISO 21287 |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 35 |
| Amortissement | bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | Pour capteur de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 25 mm |
| Force théorique à 6 bar, avance (N) | 295 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Filetage de la tige de piston | M6 |
| Extrémité de la tige de piston | Taraudage |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Variantes | Tige de piston simple |
| Energie d’impact aux fins de course (J) | 0,3 |
| Force théorique sous 6 bar, recul (N) | 247 |
| Masse déplacée (G) | 54 |
| Matériau vis à embase | Acier |
| Série | ADN |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
