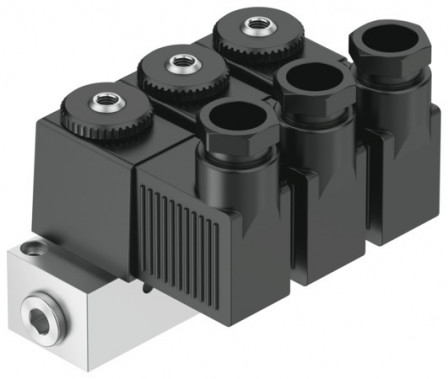

BMFH-3-3-M5 Électrodistributeur FESTO 4523
Référence web : A700-A071763
Référence fabricant : 4523
Référence fabricant : 4523
BMFH-3-3-M5 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur BMFH-3-3-M5 avec pilotes électriques et connecteurs, commande manuelle, raccord M5. Egalement livrable sans connecteurs avec le complément de référence "-OD" (prix minoré). Indiquer la tension. Fonction de distributeur=3x2/2 monostable, fermé, Mode d'actionnement=électrique, Débit nominal normal=50 l/min, Pression de service MPa=0 - 0,8 MPa, Pression de service=0 - 8 bar
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur mâle |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium |
| Symbole | 991652 |
| Structure de construction | Distributeur à clapet avec ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.3 |
| Fonction de distributeur | 3x2/2 monostable, fermé |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 50 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | M5 |
| Raccord pneumatique 3 | M5 |
| Nombre maximal d'emplacements de distributeurs | 3 |
| a3535ec18c7bdc1bcb43e00ea9cf3e67_W | 7,5 |
| 77403ede8aa84601917a4fb7c673c4eb_W | 6 |
| Type de produit | électrodistributeur |
| Série | BMFH |
Produits similaires
| Série | Connexion électrique | Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Taille de distributeur (mm) | Débit nominal normal avec QS-8 (l/min) | Débit nominal normal avec QS-6 (l/min) | Indication de l'état du signal | Conception | Mode d'actionnement | Mode de fixation | Diamètre nominal (MM) | Sens d'écoulement | Fonction d'échappement | Type de rappel | Type de commande | Raccord pneumatique 2 | Raccord pneumatique 3 | Pression de commande (bar) | Dimension modulaire (MM) | Raccord pneumatique 4 | Raccord pneumatique 5 | Matériau corps | Pression de pilotage MPa (MPA) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BMCH-2-3-1/8 Électrodistributeur FESTO 6686
Référence web : A700-A281544
|
BMCH | 2x3/2 monostable, fermé | électrique | à trou débouchant | 2.5 | Ressort mécanique | G1/8 | |||||||||||||||||||||
BMCH-3-3-1/8 Électrodistributeur FESTO 6687
Référence web : A700-A117592
|
BMCH | 3x2/2 monostable, fermé | électrique | à trou débouchant | 2.5 | Ressort mécanique | G1/8 | |||||||||||||||||||||
BMFH-2-3-M5 Électrodistributeur FESTO 4522
Référence web : A700-A205760
|
BMFH | 2x3/2 monostable, fermé | électrique | à trou débouchant | 1.3 | Ressort mécanique | M5 | |||||||||||||||||||||
BMFH-3-3-M5 Électrodistributeur FESTO 4523
Référence web : A700-A071763
|
BMFH | 3x2/2 monostable, fermé | électrique | à trou débouchant | 1.3 | Ressort mécanique | M5 | |||||||||||||||||||||
CORPS DE DISTRIBUTEUR DE BASE LC-5/4-1/4 FESTO 4690
Référence web : A700-A071771
|
LC | G1/4 | ||||||||||||||||||||||||||
DISTRIBUTEUR PNEUMATIQUE J-5/2-1/8-B FESTO 173171
Référence web : A700-A071978
|
J | 5/2 bistable | 650 | G1/8 | externe | pas de | Piston tiroir | pneumatique | à trou débouchant | 5 | réversible | réglable | Ressort pneumatique | direct | G1/8 | G1/8 | 1.5, 8 | 18 | G1/8 | G1/8 | Aluminium moulé sous pression | |||||||
DISTRIBUTEUR PNEUMATIQUE VL-5/4-1/4 FESTO 4574
Référence web : A700-A071767
|
VL | 5/4, fermé | G1/4 | G1/4 | G1/4 | G1/4 | G1/4 | |||||||||||||||||||||
ELECTRODISTRIBUTEUR JMEBH-5/2-1/8-B FESTO 173034
Référence web : A700-A071971
|
JMEBH | Brochage type C selon EN 175301-803, Connecteur mâle, Parallélépipédique, à EN 175301-803 | 5/2 bistable | 650 | G1/8 | interne | avec accessoires, bistable | 24 V DC : 2,5 W | Piston tiroir | électrique | à trou débouchant | 5 | irréversible | réglable | Ressort pneumatique | piloté | G1/8 | G1/8 | 1.5, 8 | 18 | G1/8 | G1/8 | Aluminium moulé sous pression | |||||
ELECTRODISTRIBUTEUR JMEH-5/2-1/8-P-B FESTO 173433
Référence web : A700-A182695
|
JMEH | Brochage type C selon les standards industriels 9,4 mm, Connecteur mâle, Parallélépipédique | 5/2 bistable | 650 | Embase | interne | avec accessoires, bistable | 24 V DC : 1,5 W | Piston tiroir | électrique | sur barrette de raccordement | 5 | irréversible | réglable | Ressort pneumatique | piloté | G1/8 | Embase | 1.5, 8 | 18 | G1/8 | Embase | Aluminium moulé sous pression | |||||
ELECTRODISTRIBUTEUR JMEH-5/2-5,0-B FESTO 173432
Référence web : A700-A001261
|
JMEH | Brochage type C selon les standards industriels 9,4 mm, Connecteur mâle, Parallélépipédique | 5/2 bistable | 700 | Embase | interne | avec accessoires, bistable | 24 V DC : 1,5 W | Piston tiroir | électrique | sur embase | 5 | irréversible | réglable | Ressort pneumatique | piloté | Embase | Embase | 1.5, 8 | 18 | Embase | Embase | Aluminium moulé sous pression |
