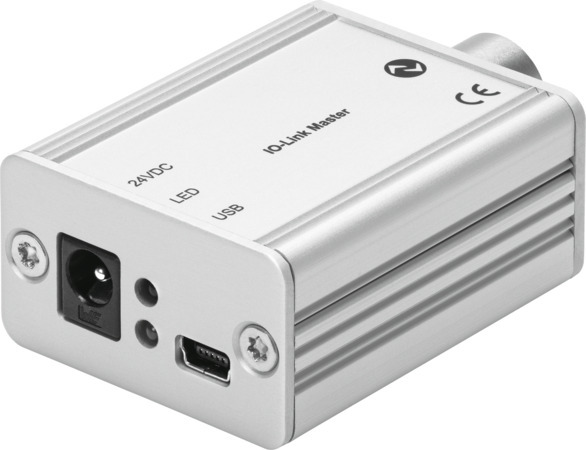

CDSU-1 IO-Link Master USB FESTO 8091509
Voir les documents
Voir les détails techniques
Références
Web : A700-A554384
Fabricant : 8091509
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP20 |
| Poids du produit (g) | 106 |
| Température ambiante (°C) | 0, 55 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM |
| Température de stockage (°C) | -10, 75 |
| Matériau corps | Alliage d’aluminium de corroyage, anodisé |
| Agrément | RCM Mark |
| Conforme à la norme | EN 61131-9 |
| Protection contre les inversions de polarité | pour connecteurs d'alimentation |
| Protocole | IO-Link |
| IO-Link, protocole | Master V 1.0, Master V 1.1 |
| IO-Link, mode communication | COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, type de port | A, B, avec accessoires |
| IO-Link, nombre de ports | 1 |
| IO-Link, largeur des données de traitement IN | paramétrable de 0 à 32 octets |
| IO-Link, temps de cycle minimum | 1,5 ms |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | non disponible |
| IO-Link, largeur des données de traitement OUT | paramétrable de 0 à 32 octets |
| Alimentation électrique, fonction | Alimentation électrique supplémentaire |
| Alimentation électrique, type de connexion | Connecteur femelle |
| Alimentation électrique, technique de connexion | Coaxial |
| Alimentation, nombre de pôles/fils | 2 |
| Maître IO-Link, courant de sortie | 80 mA en service USB, Courant d'entrée max. avec alimentation externe |
| Instructions d'utilisation | A utiliser avec le logiciel USB IO-Link® Master Tool (disponible via le portail Support et Téléchargements) pour Windows à partir de la version 7 (32/64 Bit). |
| Connexion électrique IO-Link®, type de connexion | Connecteur femelle |
| Connexion électrique IO-Link®, technique de connexion | M12x1, codage A selon EN 61076-2-101 |
| Connexion électrique IO-Link®, nombre de pôles/fils | 5 |
| IO-Link, mémoire | 2 kByte / Port |
| Interface USB, technique de connexion | USB 2.0 type B mini |
| Tension d’entrée | 24 V DC ± 6 V via une alimentation externe, 5 V DC sur le raccord USB |
| Courant d'entrée | Max. 2,5 A via une alimentation externe, Max. 600 mA sur le raccord USB |
| Tension de sortie | 24 V DC ± 10 % en service USB, 24 V DC ± 6 V avec une alimentation externe (tension d'entrée max.) |
| Alimentation électrique, note sur la technique de connexion | pour connecteur mâle avec diamètre extérieur 5,5 mm/diamètre intérieur 2,1 mm |
| Interface USB, schéma de branchement | 00995868 |
| Interface USB, isolation galvanique | oui |
| Raccord électrique IO-Link®, pôles/fils connectés | 3 |
| Série | CDSU |
