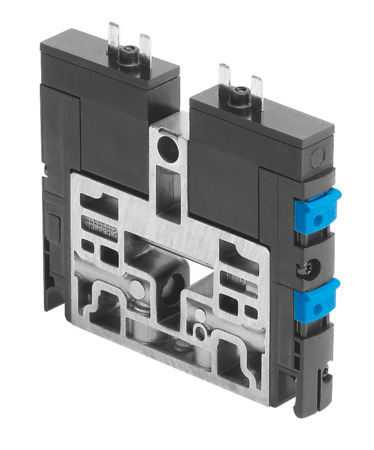

CPV10-M1H-2X3-GLS-Y-M7-B-EX Électrodistributeur

Distributeurs

CPV10-M1H-2X3-GLS-Y-M7-B-EX Électrodistributeur FESTO 553261

Voir les documents Voir les détails techniques

Références

Web : A700-D068936

Fabricant : 553261

Documents

Détails techniques

Degré de protection	IP50
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Acier, Aluminium moulé sous pression, Laiton, POM, PPS
Symbole	992113
Structure de construction	Vanne de piston
Mode d'actionnement	électrique
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Mode de fixation	à trou débouchant
Diamètre nominal (MM)	4
Fonction de distributeur	2x3/2 monostable, fermé
Sens d'écoulement	irréversible
Fonction d’échappement	sans étranglement
Type de rappel	Ressort pneumatique
Mode de pilotage	piloté
Pression de service (BAR)	0.1, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température du fluide (GC)	-5, 50
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Débit nominal normal (normalisé selon DIN 1343) (L2)	400
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	Raccord collectif
Raccord pneumatique 2	M7
Alimentation en air de pilotage	externe, interne
Chevauchement	recouvrement positif
Pression de pilotage MPa (MPA)	0,3, 0,8
Pression de pilotage (BAR)	3, 8
Temps de commutation désactivé (MS)	37
Temps de commutation activé (MS)	17
Température de stockage (GC)	-20, 40
Raccord pneumatique 11	Raccord collectif
Matériau joints d'étanchéité	HNBR, NBR
Commande manuelle auxiliaire	Monostable, bistable
Valeur b	0.4
Raccord pneumatique 4	M7
Valeur C (LSB)	1,6
Raccord d’air de pilotage 12/14	Raccord collectif
Facteur de marche	100 % avec réduction du courant de maintien
Taille du distributeur (MM)	10
Raccord d'échappement d'air de pilotage 82/84	Raccord collectif
Raccord pneumatique 3/5 combiné	Raccord collectif
Tension d'entrée Ui max.	32 V
inductance interne effective Li	négligeable
Capacité interne effective Ci	négligeable
Puissance d'entrée Pi max.	0,76 W
Courant d'entrée Ii max.	0,2 A
Consommation électrique nécessaire (A)	0.016
Type de produit	électrodistributeur
Série	CPV10
