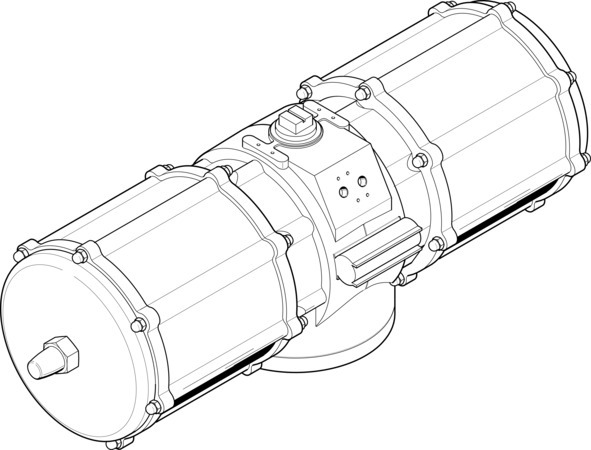

DAPS-4000-090-RS3-F25 Vérin oscillant FESTO 561695
Voir les documents
Voir les détails techniques
Références
Web : A700-D057680
Fabricant : 561695
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vérin oscillant DAPS-4000-090-RS3-F25 simple effet, distributeur Namur non compatible pour le montage direct par flasque Taille de l'actionneur=4000, Plan de pose de flasque=F25, Angle d'oscillation=90 deg, Plage de réglage de fin de course à 0°=-5 - 5 deg, Plage de réglage de la fin de course pour angle de pivotement nominal=85 - 95 deg
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK EX |
| Symbole | 991266 |
| Structure de construction | Mécanisme à palonnier |
| Position de montage | indifférent |
| Raccord pneumatique | G3/8 |
| Pression de service (BAR) | 4.2, 8.4 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | FPM, NBR, PUR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Matériau de vis | Acier fortement allié |
| Amortissement | Pas d'amortissement |
| Détection de position | sans |
| Mode de fonctionnement | à simple effet |
| Angle d’oscillation (DEG) | 90 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 1 |
| Certificat de l'organisme d'émission | TÜV Nord 212170801 |
| Pression de service nominale (BAR) | 5.6 |
| Matériau d'arbre | Acier fortement allié |
| Niveau d'intégrité de sécurité (SIL) | Le produit peut être utilisé dans SRP/CS jusqu'à SIL 2 High Demand, Le produit peut être utilisé en SRP/CS jusqu'au SIL 2 faible demande |
| Catégorie ATEX gaz | II 2G |
| Mode de protection contre l’inflammation gaz | Ex h IIC T6...T3 Gb X |
| Température ambiante Ex | -20 °C <= Ta <= +60 °C |
| Plan de pose des flasques | F25 |
| Référence matériau d'arbre | 1,4305 |
| Catégorie ATEX poussière | II 2D |
| Mode de protection contre l'inflammation de poussière | Ex h IIIC T85°C...T200°C Db X |
| Taille du servovérin | 4000 |
| Plage de réglage de la fin de course pour 0° (DEG) | -5, 5 |
| Profondeur du connecteur d'arbre (MM) | 58 |
| Norme relative au raccord de vanne | ISO 5211 |
| Sens de fermeture | fermeture à droite |
| Le raccordement du distributeur est conforme à la norme | VDI/VDE 3845 (NAMUR) |
| Couple de torsion sous pression de service nominale et angle d’oscillation de 0° (NM) | 4666 |
| Couple sous pression de service nominale et angle d’oscillation de 50° (NM) | 2500 |
| Couple sous pression de service nominale et angle d’oscillation de 90° (NM) | 3665 |
| Note relative au couple de torsion | Le couple de serrage de l'actionneur ne doit pas être supérieur au couple de torsion maximal autorisé dans la norme ISO 5211, par rapport à la taille de la bride de fixation et au coupleur. |
| Consommation d'air à 6 bar par cycle 0° angle de pivotement nominal-0 (L) | 203,7 |
| Connecteur d'arbre | T55 |
| Plage de réglage de la fin de course pour l'angle d’oscillation nominal (DEG) | 85, 95 |
| Pression de raccordement pour force du ressort (MPA) | 0,42 |
| Pression de raccordement pour une raideur du ressort (BAR) | 4,2 |
| Couple du retour par ressort à l'angle d’oscillation 0° (NM) | 1999 |
| Couple du retour par ressort à l'angle d’oscillation 50° (NM) | 1500 |
| Couple du retour par ressort à angle de pivotement 90° (NM) | 3000 |
| Force du ressort | 3 |
| Série | DAPS |
