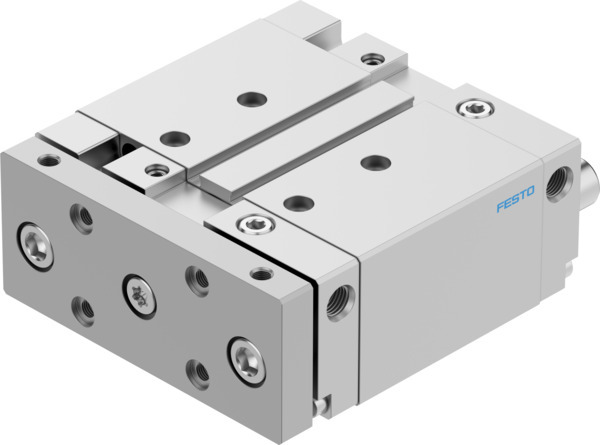

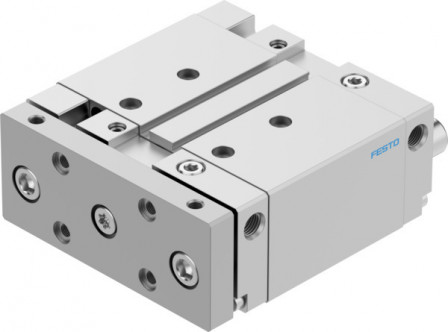

DFM-50-50-B-PPV-A-KF Vérin de guidage FESTO 609361
Voir les documents
Voir les détails techniques
Références
Web : A700-D088948
Fabricant : 609361
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Structure de construction | Guidage |
| Position de montage | Indifférente |
| Raccord pneumatique | G1/4 |
| c4f46a67fef74e58e71b8b5dffd831a8_MPA | 0,1, 1 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 50 |
| Amortissement | Amortissement pneumatique, réglable des deux côtés |
| Détection de position | Pour capteur de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Guidage | Guidage à recirculation de billes |
| Ø du piston | 50 mm |
| Force théorique à 6 bar, avance (N) | 1178 |
| Energie d’impact aux fins de course (J) | 1 |
| Force théorique sous 6 bar, recul (N) | 1057 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Raccords alternatifs | voir schéma du produit |
| Série | DFM |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
