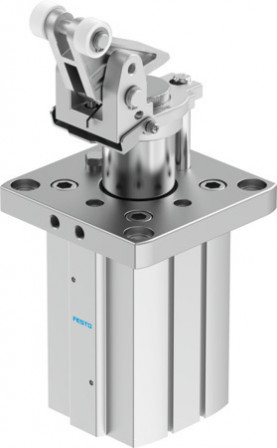

DFST-80-40-D-Y4-A-S-G2 Vérin bloqueur FESTO 8089691
Voir les documents
Voir les détails techniques
Références
Web : A700-D070711
Fabricant : 8089691
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991216 |
| Structure de construction | Tige de piston avec levier basculant |
| Position de montage | vertical |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Aluminium moulé sous pression |
| Course (MM) | 40 |
| Amortissement | Amortisseur réglable avant, P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 20 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Ø du piston | 80 mm |
| Sécurité anti-rotation/guidage | Tige de guidage |
| Force de choc admise sur la tige de piston sortie (N) | 6000 |
| Matériau du rouleau | Acier |
| Détection de position du levier basculant | pour capteurs inductifs |
| Type de produit | Vérin bloqueur |
| Série | DFST |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
