DGSL-10-30-EA Mini-chariot FESTO 570174
Référence web : A700-D089075
Référence fabricant : 570174
Référence fabricant : 570174

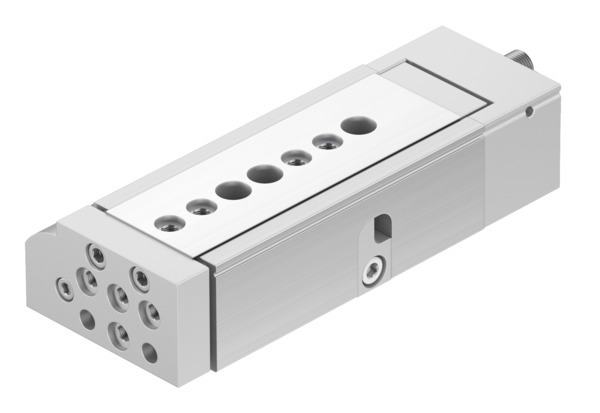

DGSL-10-30-EA Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991263 |
| Structure de construction | Chariot, Piston, Tige de piston, Étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 1.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | HNBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 30 |
| Amortissement | bagues/plaques d'amortissement élastiques courtes des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 1,3 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Guidage par cage à billes |
| Ø du piston | 12 mm |
| Force théorique à 6 bar, avance (N) | 68 |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Vitesse maximale max. (M/S) | 0,8 |
| Répétabilité | 0,3 mm |
| Energie d’impact aux fins de course (NM) | 0,12 |
| Force théorique sous 6 bar, recul (N) | 51 |
| Masse déplacée (G) | 194 |
| Force max. Fy (N) | 1078 |
| Force max. Fz (N) | 1078 |
| Couple max. Mx (NM) | 15 |
| Couple max. My (NM) | 8 |
| Couple max. Mz (NM) | 8 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Zone de fin de course/Longueur avant réglable (MM) | 13 |
| Zone de fin de course/longueur arrière réglable (MM) | 5,5 |
| Série | DGSL |
Produits similaires
| Série | Pression de service (BAR) | Course (MM) | Raccord pneumatique | Amortissement | Détection de position | Force max. Fy (N) | Force max. Fz (N) | Ø du piston | |
|---|---|---|---|---|---|---|---|---|---|
DGSL-10-30-EA Mini-chariot FESTO 570174
Référence web : A700-D089075
|
DGSL | 1.5, 8 | 30 | M5 | bagues/plaques d'amortissement élastiques courtes des deux côtés | pour capteurs de proximité | 1078 | 1078 | 12 mm |
DGSL-10-40-EA Mini-chariot FESTO 570175
Référence web : A700-D089077
|
DGSL | 1.5, 8 | 40 | M5 | bagues/plaques d'amortissement élastiques courtes des deux côtés | pour capteurs de proximité | 1152 | 1152 | 12 mm |
DGSL-10-80-EA Mini-chariot FESTO 570177
Référence web : A700-D089082
|
DGSL | 1.5, 8 | 80 | M5 | bagues/plaques d'amortissement élastiques courtes des deux côtés | pour capteurs de proximité | 1200 | 1200 | 12 mm |
DGSL-8-40-EA Mini-chariot FESTO 570169
Référence web : A700-G541258
|
DGSL | 0,15, 0,8, 1,5, 8 | 40 | M3 | bagues/plaques d'amortissement élastiques courtes des deux côtés | Pour capteur de proximité | 934 | 934 | 10 mm |
DGSS-10-10-E1A Mini-chariot FESTO 8164060
Référence web : A700-G542726
|
DGSS | ||||||||
DGSS-10-15-E1A Mini-chariot FESTO 8164061
Référence web : A700-G542727
|
DGSS | ||||||||
DGSS-10-20-E1A Mini-chariot FESTO 8164062
Référence web : A700-G542728
|
DGSS | ||||||||
DGSS-10-25-E1A Mini-chariot FESTO 8164063
Référence web : A700-G542729
|
DGSS | ||||||||
DGSS-10-30-E1A Mini-chariot FESTO 8164064
Référence web : A700-G542730
|
DGSS | ||||||||
DGSS-10-40-E1A Mini-chariot FESTO 8164065
Référence web : A700-G542731
|
DGSS |
