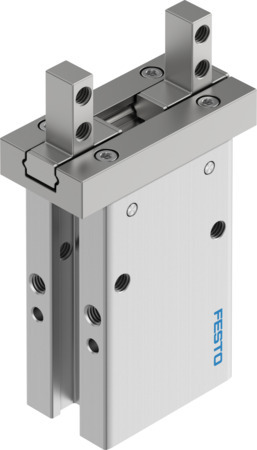

DHPC-L-10-A-B-1 Pince à serrage parallèle FESTO 8116775
Voir les documents
Voir les détails techniques
Références
Web : A700-D071144
Fabricant : 8116775
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Poids du produit (g) | 59 |
| Conception | Levier, Mouvement à guidage forcé, Sens de raccordement par le bas, Sideways mounting of gripper fingers |
| Position de montage | indifférent |
| Mode de fixation | Fixation directe sur trou débouchant, Fixation directe via le filetage, au choix :, avec taraudage et goupille cylindrique, avec trou débouchant et goupille cylindrique |
| Pression de service (BAR) | 2, 8 |
| Raccord pneumatique | M3 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -10, 60 |
| Note sur la matière | Conforme RoHS, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau corps | Aluminium anodisé |
| Taille | 10 |
| Pression de service MPa (MPa) | 0.2, 0.8 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 4 |
| Précision d'échange max. (mm) | 0.2 |
| Jeu angulaire max. des mors de pince ax, ay (deg) | 0 |
| Jeu max. des mors de pince Sz (MM) | 0 |
| Symétrie de rotation (mm) | <= 0,2 mm |
| Répétitivité pince (mm) | <= 0,02 mm |
| Nombre de mors de pince | 2 |
| Mode de fonctionnement | à double effet |
| Fonction de préhension | Parallèle |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), opening (N) | 51.2 |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), closing (N) | 43 |
| Fréquence de fonctionnement max. de la pince (Hz) | 3 |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) (ms) | 15 |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) (ms) | 15 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening (N) | 25.6 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing (N) | 21.5 |
| Moment d'inertie (kgcm2) | 0.057 |
| Force max. au niveau du mors de pince Fz statique (N) | 29 |
| Moment max. au niveau du mors de pince Mx statique (Nm) | 0.13 |
| Moment max. au niveau du mors de pince My statique (Nm) | 0.27 |
| Moment max. au niveau du mors de pince Mz statique (Nm) | 0.13 |
| Masse maxi par doigt de pince externe (g) | 120 |
| Matériau mors de pince | Acier fortement allié inoxydable |
| Guidage | Ball guide |
| Operating pressure (psi) | 29, 116 |
| Type de produit | Pince à serrage parallèle |
| Série | DHPC |
