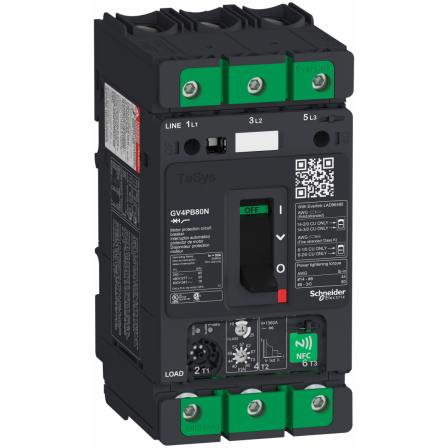

Disjoncteur 80A 50kA - Ul SCHNEIDER ELECTRIC GV4PB80N
Voir les documents
Voir les détails techniques
Références
Web : D557-G576768
Fabricant : GV4PB80N
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
TeSys GV - disjoncteur magnétothermique - In 80A - 50kA - Everlink - H155mmxL81mmxP165mm - catégorie d'emploi A, AC-3 - IP40 - UL489 - gris (RAL 7016) - poignée basculante
| largeur | 81 |
| hauteur | 171 |
| profondeur | 116 |
| puissance de fonctionnement nominale, AC-3, 400 V | 37 |
| avec commutateur auxiliaire intégré | Non |
| courant permanent nominal (Iu) | 80 |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| tension de fonctionnement normale | 0,0 690,0 |
| réglage de courant du déclencheur de surcharge | 40,0 80,0 |
| puissance dissipée | 13,8 |
| indice de protection (IP) | IP40 |
| avec protection thermique contre la surcharge | Oui |
| type de raccordement du circuit principal | raccordement à vis |
| finition de l'élément d'actionnement | levier basculant |
| technique de déclenchement | électronique |
| puissance de fonctionnement nominale, CA-3, 230 V | 22 |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 50 |
| plage de réglage du déclencheur de court-circuit non retardé | 1360,0 1360,0 |
| sensible à une défaillance de phase | Oui |
| type de construction de l'appareil | appareil complet installé dans un boîtier |
| Gamme | Tesys gv |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
