DISJONCTEURS MOTEURS GV3 SCHNEIDER ELECTRIC GV3P321
Voir les documents
Voir les détails techniques
Références
Web : D557-C562726
Fabricant : GV3P321
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.

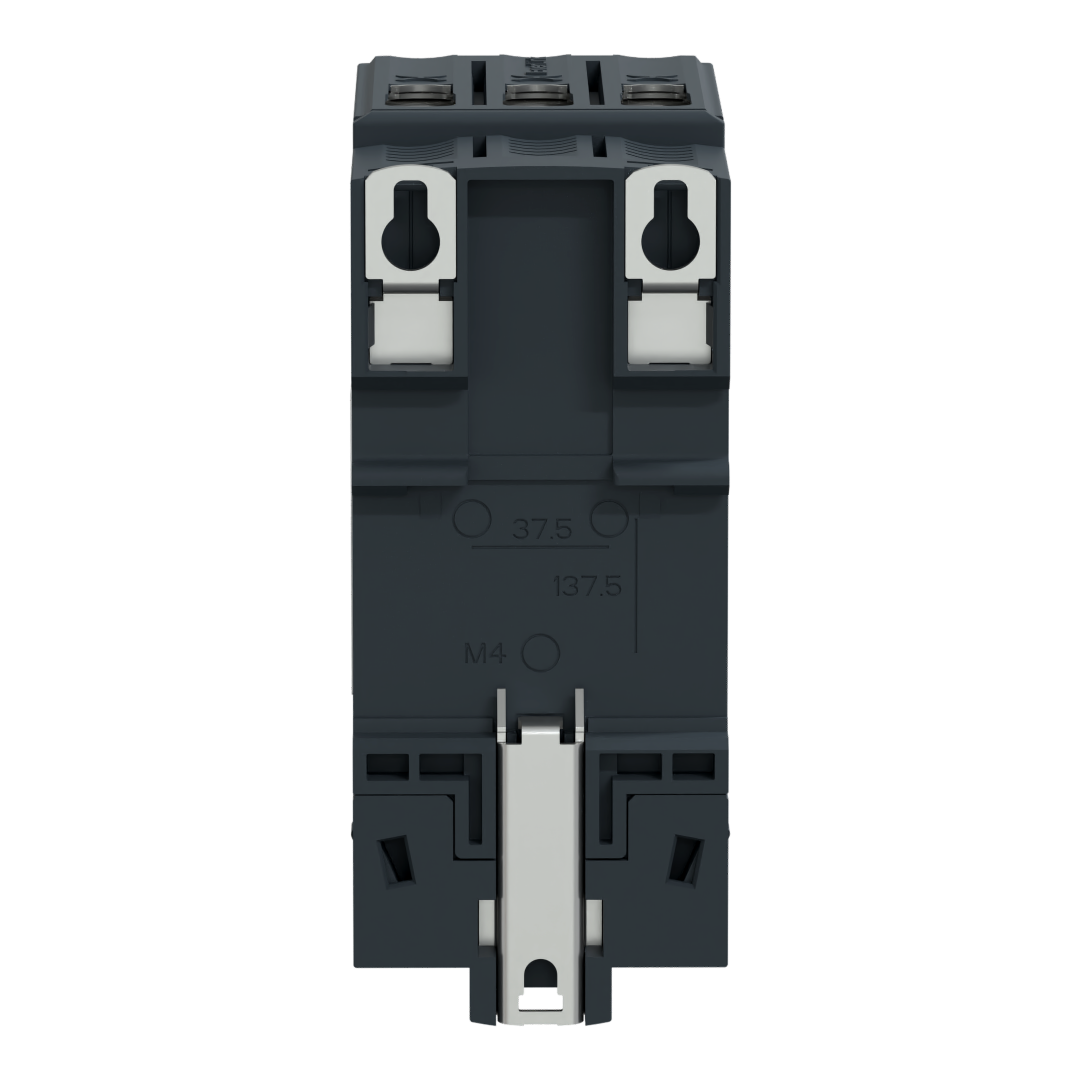

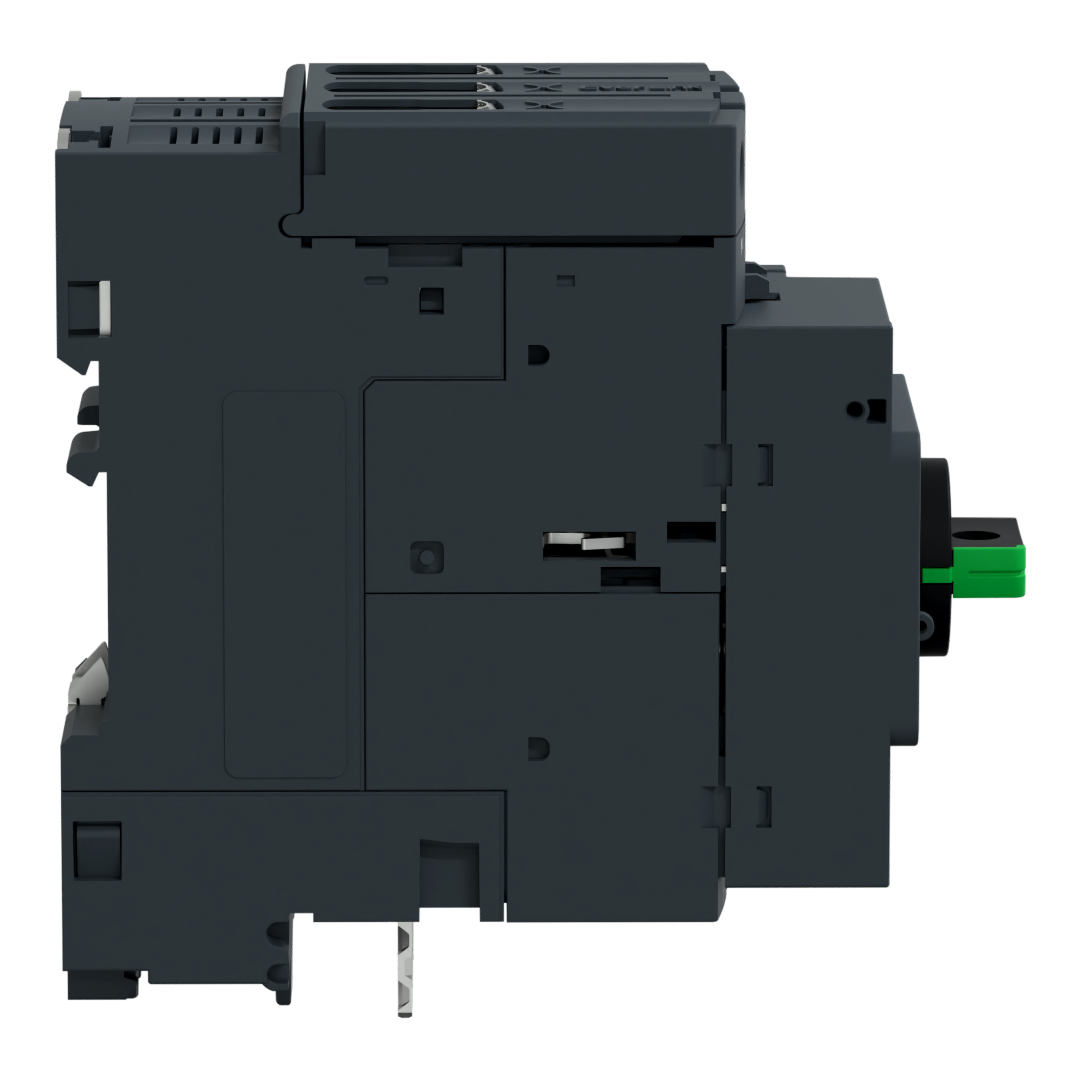

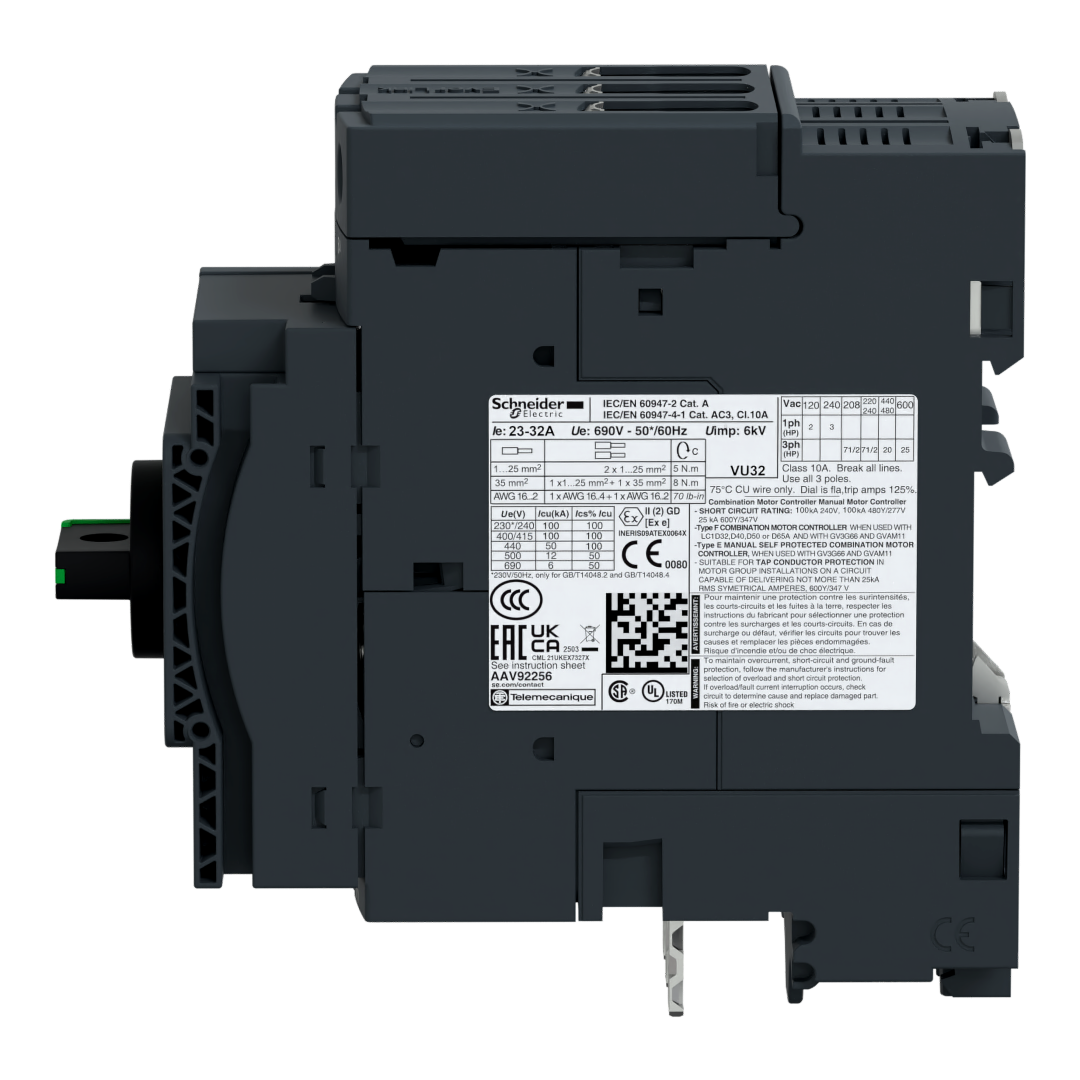

TeSys - disjoncteur moteur magnéto-thermique GV3P - 3P - commande par bouton rotatif - réglage th. 23 à 32A - moteur : 15kW à 400/415 V CA 50/60 Hz - courant déclench. magnétique 448A - connecteurs à vis BTR EverLink (1 seul bornier)
| largeur | 55 |
| hauteur | 111 |
| profondeur | 136 |
| puissance de fonctionnement nominale, AC-3, 400 V | 15 |
| avec commutateur auxiliaire intégré | Non |
| courant permanent nominal (Iu) | 32 |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| tension de fonctionnement normale | 690,0 690,0 |
| réglage de courant du déclencheur de surcharge | 23,0 32,0 |
| puissance dissipée | 8 |
| indice de protection (IP) | IP20 |
| avec protection thermique contre la surcharge | Oui |
| type de raccordement du circuit principal | raccordement à vis |
| finition de l'élément d'actionnement | bouton rotatif |
| technique de déclenchement | thermomagnétique |
| puissance de fonctionnement nominale, CA-3, 230 V | 7,5 |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 100 |
| plage de réglage du déclencheur de court-circuit non retardé | 448,0 448,0 |
| sensible à une défaillance de phase | Oui |
| type de construction de l'appareil | appareil complet installé dans un boîtier |
| Gamme | Tesys gv |
| Type de produit | Tesys gv3p - gv3l |
