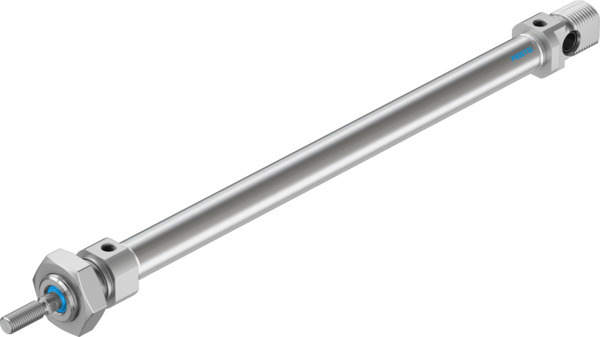

DSNU-12-150-P-A Vérin normalisé

DSNU-12-150-P-A Vérin normalisé FESTO 5249947

Voir les documents Voir les détails techniques

Références

Web : A700-G541489

Fabricant : 5249947

Documents

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991217
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	Indifférente
Mode de fixation	avec accessoires
Raccord pneumatique	M5
Pression de service (BAR)	0,15, 1, 1,5, 10
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Conforme à la norme	CETOP RP 52 P, ISO 6432
Matériau du couvercle	Alliage d'aluminium corroyé, Anodisé incolore
Course (MM)	150
Amortissement	bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	Pour capteur de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier inoxydable fortement allié
Ø du piston	12 mm
Force théorique à 6 bar, avance (N)	67,9
Classe de salle blanche	Classe 6 selon ISO 14644-1
Filetage de la tige de piston	M6
Extrémité de la tige de piston	Filetage
Masse déplacée à 0 mm de course (G)	18,5
Poids additionnel de la masse déplacée par 10 mm de course (G)	2
Poids de base à 0 mm de course (G)	75
Poids additionnel par 10 mm de course (G)	4
Matériau du tube de vérin	Acier inoxydable fortement allié
Variantes	Tige de piston simple
Energie d’impact aux fins de course (J)	0,07
Force théorique sous 6 bar, recul (N)	50,9
Série	DSNU
