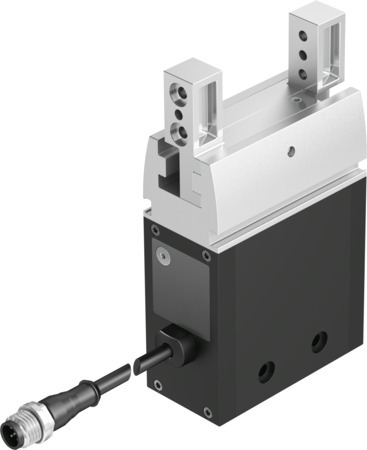

EHPS-25-A-LK Pince à serrage parallèle FESTO 8103811
Voir les documents
Voir les détails techniques
Références
Web : A700-D082594
Fabricant : 8103811
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Connexion électrique | Câble avec connecteur mâle, M12x1, à 5 pôles |
| Degré de protection | IP40 |
| Poids du produit (g) | 904 |
| Conception | Forme en T, Pignon/crémaillère, Réducteur à vis sans fin, pince électrique |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec trou débouchant et douille de centrage |
| Température ambiante (°C) | 5, 60 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM |
| Matériau corps | Alliage d’aluminium de corroyage, anodisé |
| Agrément | RCM Mark |
| Conforme à la norme | IEC 61010-1 |
| Taille | 25 |
| Détection de position | avec capteur à effet Hall, via interface IO-Link®, à système de mesure intégré |
| Course par mors de pince (MM) | 16 |
| Précision d'échange max. (mm) | <= 0,2 mm |
| Jeu angulaire max. des mors de pince ax, ay (deg) | 0.3 |
| Jeu max. des mors de pince Sz (MM) | 0.04 |
| Symétrie de rotation (mm) | <= 0,2 mm |
| Répétitivité pince (mm) | <= 0,01 mm |
| Nombre de mors de pince | 2 |
| Fonction de préhension | Parallèle |
| Moment d'inertie (kgcm2) | 5.24 |
| Force max. au niveau du mors de pince Fz statique (N) | 450 |
| Moment max. au niveau du mors de pince Mx statique (Nm) | 28 |
| Moment max. au niveau du mors de pince My statique (Nm) | 16 |
| Moment max. au niveau du mors de pince Mz statique (Nm) | 28 |
| Périodicité de graissage des éléments de guidage (Mio SP) | 2 |
| Masse maxi par doigt de pince externe (g) | 230 |
| Matériau mors de pince | Acier fortement allié inoxydable |
| Variations de tension admissibles | +/- 10 % |
| Niveau de pression sonore (dB(A)) | <= 70 dB(A) |
| Guidage | Guidage à palier lisse |
| Tension de service nominale CC (V) | 24 |
| Type de moteur | Servomoteur DC |
| Symbole KC | KC-EMV |
| Protocole | IO-Link |
| IO-Link, protocole | Device V 1.1 |
| IO-Link, mode communication | COM3 (230,4 kbauds) |
| IO-Link, type de port | Device B |
| IO-Link, nombre de ports | Device 1 |
| IO-Link, largeur des données de traitement IN | 6 Byte |
| IO-Link, temps de cycle minimum | 5 ms |
| Témoin de fonctionnement | LED |
| IO-Link, largeur des données de traitement OUT | 8 Byte |
| IO-Link, Contenu des données de process OUT | 16 bit (ControlWord), 16 bit (GrippingPosition), 8 bit (GrippingForce), 8 bit (GrippingMode), 8 bit (GrippingTolerance), 8 bit (WorkpieceNo) |
| IO-Link, contenu des données de processus IN | 16 bit (ActualPosition), 16 bit (ErrorNumber), 16 bit (StatusWord) |
| Consommation de courant max. (mA) | 2000 |
| IO-Link, assistance mode SIO | non |
| Cadence max. (Hz) | 0.8 |
| IO-Link, mémoire de données nécessaire (Byte) | < 500 Byte |
| IO-Link, ID du composant | 0x000033 |
| Type de produit | Pince à serrage parallèle |
| Série | EHPS |
