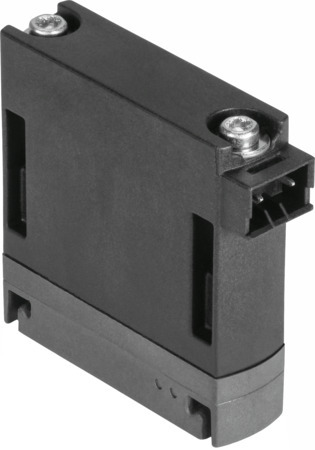

MHJ9-MF/LP Électrodistributeur

MHJ9-MF/LP Électrodistributeur FESTO 8084233

Voir les documents Voir les détails techniques

Références

Web : A700-D075772

Fabricant : 8084233

Documents

Détails techniques

Raccord électrique	2 pôles, Connecteur mâle KMH
Degré de protection	IP40
Température ambiante (GC)	-5, 60
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Renforcé de polyamide
Symbole	992259
Structure de construction	Distributeur à clapet sans ressort de rappel
Mode d'actionnement	électrique
Principe d'étanchéité	dur
Position de montage	Indifférente
Mode de fixation	sur embase
Fonction de distributeur	2/2 monostable fermé
Sens d'écoulement	irréversible
Type de rappel	Ressort pneumatique
Mode de pilotage	Direct
Pression de service (PSI)	0,05, 0,4, 0,5, 4, 58, 7,25
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:4:4]
Température du fluide (GC)	-5, 60
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Débit nominal normal (normalisé selon DIN 1343) (L2)	100
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Embase
Raccord pneumatique 2	Embase
Largeur (MM)	9
Température de stockage (GC)	-20, 50
Matériau joints d'étanchéité	HNBR
Dimension modulaire (MM)	9,5
Commande manuelle auxiliaire	aucun
Valeur b	0,38
Fréquence de commutation max. (HZ)	1000
Valeur C (LSB)	0,4
Facteur de marche	100%
Plage de tension de service CC (V)	12, 53
Matériau de vis	Acier
Couple de serrage max. de fixation du distributeur (NM)	0,28
Tolérance temps de commutation arrêt	+15 %/-25 %
Tolérance de temps de commutation marche	+/-15 %
Limitation de température ambiante et de température de fluide	En fonction de la fréquence de commutation (voir diagramme)
Note concernant le fonctionnement	En cas de montage en batterie avec débit max. température ambiante 45 °C., Ne pas exploiter sans débit.
Temps de commutation arrêté à 4 bar et 24 V à l'état neuf (MS)	0,5, 0,8
Temps de commutation arrêté à 4 bar et 48 V à l'état neuf (MS)	0,4, 0,6
fb4699620a8bb616e6813d14b5cf823c_MS	1,1
Temps de commutation arrêté à 4 bar et 12 V à l'état neuf (MS)	0,4
Temps de commutation arrêté à 0,5 bar et 24 V à l'état neuf (MS)	0,5, 0,7
2c8d7df6290ff8dc55a71e92ac3e1468	Fonctionnement uniquement avec câble de liaison MHJ9-KMH-...
13f1b1706d5ce605781173f668a5dcf5_OHM	2,5
63a51e14e9a689544e9f61ff8ce04a18_GC	120
Série	MHJ
