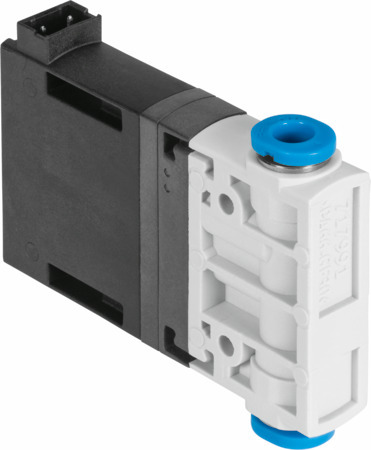

MHJ9-QS-4-MF/LP Électrodistributeur FESTO 8084273
Référence web : A700-D075779
Référence fabricant : 8084273
Référence fabricant : 8084273
MHJ9-QS-4-MF/LP Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 2 pôles, Connecteur mâle KMH |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 992259 |
| Structure de construction | Distributeur à clapet sans ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | dur |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Montage sur tuyauterie, avec trou débouchant |
| Fonction de distributeur | 2/2 monostable fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0,05, 0,4, 0,5, 4, 58, 7,25 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 100 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | QS-4 |
| Raccord pneumatique 2 | QS-4 |
| Largeur (MM) | 9 |
| Température de stockage (GC) | -20, 50 |
| Matériau joints d'étanchéité | HNBR |
| Dimension modulaire (MM) | 9,5 |
| Commande manuelle auxiliaire | aucun |
| Valeur b | 0,38 |
| Fréquence de commutation max. (HZ) | 1000 |
| Valeur C (LSB) | 0,4 |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 12, 53 |
| Matériau de vis | Acier |
| Tolérance temps de commutation arrêt | +15 %/-25 % |
| Tolérance de temps de commutation marche | +/-15 % |
| Limitation de température ambiante et de température de fluide | En fonction de la fréquence de commutation (voir diagramme) |
| Note concernant le fonctionnement | En cas de montage en batterie avec débit max. température ambiante 45 °C., Ne pas exploiter sans débit. |
| Temps de commutation arrêté à 4 bar et 24 V à l'état neuf (MS) | 0,5, 0,8 |
| Temps de commutation arrêté à 4 bar et 48 V à l'état neuf (MS) | 0,4, 0,6 |
| fb4699620a8bb616e6813d14b5cf823c_MS | 1,1 |
| Temps de commutation arrêté à 4 bar et 12 V à l'état neuf (MS) | 0,4 |
| Temps de commutation arrêté à 0,5 bar et 24 V à l'état neuf (MS) | 0,5, 0,7 |
| 2c8d7df6290ff8dc55a71e92ac3e1468 | Fonctionnement uniquement avec câble de liaison MHJ9-KMH-... |
| 13f1b1706d5ce605781173f668a5dcf5_OHM | 2,5 |
| 63a51e14e9a689544e9f61ff8ce04a18_GC | 120 |
| Série | MHJ |
