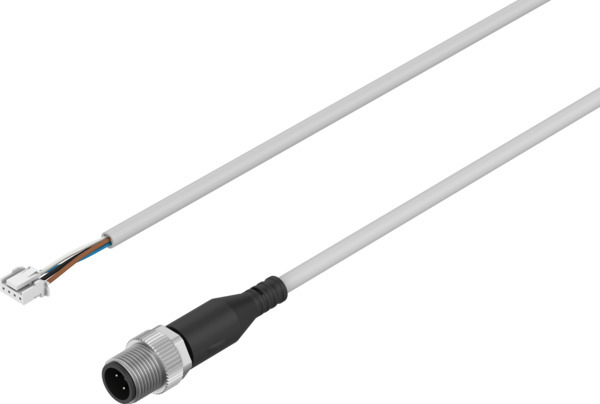

NEBS-L1G4-K-1-N-M12G4 Câble de liaison FESTO 8091514
Référence web : A700-D092474
Référence fabricant : 8091514
Référence fabricant : 8091514
NEBS-L1G4-K-1-N-M12G4 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67, IP69K |
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -20, 60 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 1 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 2 |
| Matériau des contacts à fiche | Bronze étamé, Laiton, doré |
| Couleur du boîtier | Blanc, noir |
| Raccord électrique 1, connectique | Plan de pose L1J |
| Longueur de câble (M) | 1 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 4.5 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995720 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | 46 |
| Composition du câble | 4 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Note sur le degré de protection | IP40 pour connecteur mâle, schéma de connexion L1J, à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 60 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995386 |
| Raccord électrique 1, type de fixation | Verrouillage par enclenchement |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,1 mm |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Fréquence de raccordement | 100 |
| Raccord électrique 2, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal |
| Rayon de courbure, câblage fixe (MM) | >= 14 mm |
| Type de produit | Câble de liaison |
| Série | NEBS |
