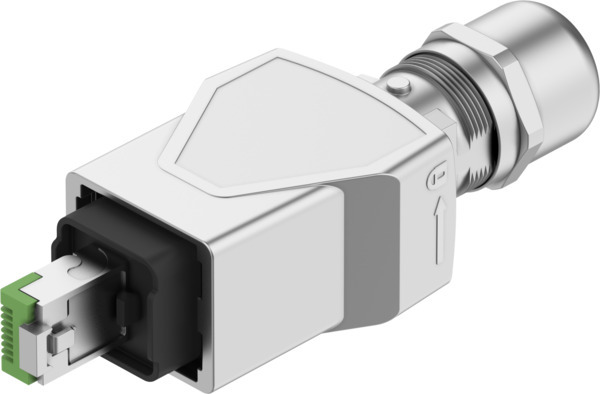

NECC-M-S-R3G8PP-HX-PN Connecteur mâle

NECC-M-S-R3G8PP-HX-PN Connecteur mâle FESTO 5195384

Voir les documents Voir les détails techniques

Références

Web : A700-G540815

Fabricant : 5195384

Documents

Détails techniques

Tension de service nominale CC (V)	50
Degré de protection	IP65, IP67
Température ambiante (GC)	-40, 70
Conformité PWIS	VDMA24364-A1-L
Matériau du boîtier	Zinc moulé sous pression, nickelé
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Température de stockage (GC)	-40, 70
Matériau joints d'étanchéité	NBR, TPE-V
Plage de tension de service CC (V)	50
Intensité maximale admissible à 40 °C (A)	1,75
Résistance à la tension de choc (V)	1,5
Caractéristiques de transmission	Catégorie 5 selon ISO/IEC 11801, Catégorie 5 selon TIA/EIA-568B
Degré d'encrassement	2
Matériau des contacts à fiche	Alliage de cuivre, nickelé et doré
Couleur du boîtier	argent
Raccord électrique 1, connectique	RJ45
Protocole	Ethernet, PROFINET
Presse-étoupe	Pg11 six pans, SW20
Diamètre de câble (MM)	10, 5,5
Raccord électrique 1, conception	carrée
Raccord électrique 1, type de raccord	Connecteur mâle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	8
Raccord électrique 1, pôles/fils connectés	8
Raccord électrique 1, schéma de câblage	995653
Raccord électrique 2, technologie de raccordement	Connexion auto-dénudante
Blindage	360° possible
Section nominale du fil	0,25, 0,32, AWG22, AWG23
Note sur le degré de protection	à l'état monté
Raccord électrique 1, type de fixation	Push-pull avec verrouillage contre toute traction accidentelle
Sortie de câble	droit
Fonctions supplémentaires	répond aux exigences AIDA
Fréquence de raccordement	750
Protection contre les contacts directs et indirects	TBTS
c19e450c19cb805d0616a6a52a7de73c	UL94 V-0
Diamètre du fil (MM)	1,6
Note concernant la section de raccordement	0,25 – 0,32mm² pour conducteur à 1 fil
4fee039c879b109daa00381590d32ca3	PP, PUR, PVC
Série	NECC
