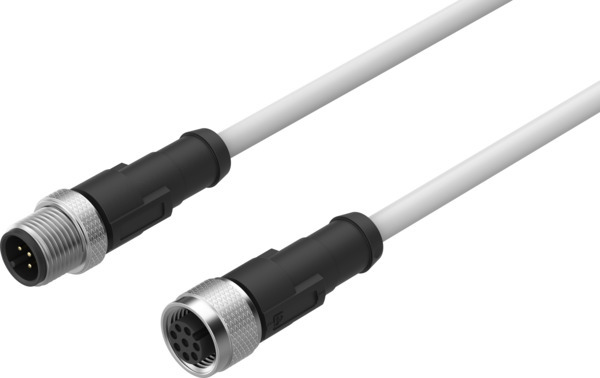

NEFC-M12G8-0.3-M12G5-LK Adaptateur FESTO 8080777
Voir les documents
Voir les détails techniques
Références
Web : A700-A554390
Fabricant : 8080777
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -25, 90 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau joints d'étanchéité | NBR |
| Certification | c UL us - Listed (OL) |
| Selon la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 60 |
| Plage de tension de service CA (V) | 0, 48 |
| Intensité maximale admissible à 40 °C (A) | 2 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton |
| Couleur du boîtier | noir |
| Certificat de l'organisme d'émission | UL E474609 |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Protocole | IO-Link |
| Diamètre de câble (MM) | 5.1 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 8 |
| Raccord électrique 1, pôles/fils connectés | 3 |
| Raccord électrique 1, schéma de câblage | 992265 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 3 |
| Blindage | non |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | >= 26 mm |
| Composition du câble | 5 x 0,34 mm² |
| Section nominale du fil (I2) | 0,34 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 90 |
| Couleur de gaine de câble | gris argent |
| Matériau de gaine isolante | PP |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 991172 |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,2 mm |
| Matériau de verrouillage à vis | Zinc moulé sous pression, nickelé |
| Raccord électrique 2, type de fixation | Verrouillage à vis |
| Rayon de courbure, câblage fixe (MM) | 26 |
| Raccord électrique 3, pôles/fils connectés | 3 |
| Type de produit | Adaptateur |
| Série | NEFC |
