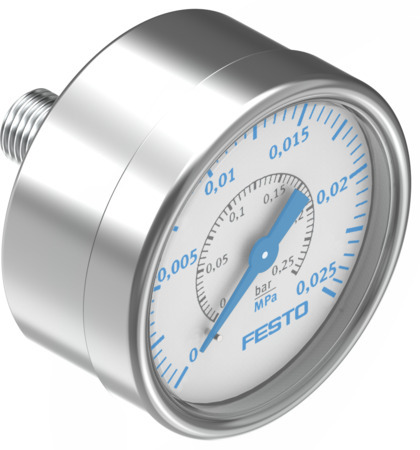

PAGN-63-0.025M-G14-1.6 Manomètre FESTO 8036756
Voir les documents
Voir les détails techniques
Références
Web : A700-D077106
Fabricant : 8036756
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Manomètre PAGN-63-0.025M-G14-1.6 Manomètre PAGN-63-0.025M-G14-1.6 Montage direct; Taille nominale 63; 0 ... 0,025 MPa; Filetage G1/4; Laiton; Au centre de la face arrière; Cadran gradué simple; Classe de précision de mesure 1,6
| Degré de protection | IP43 |
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | ABS |
| Symbole | 991463 |
| Structure de construction | Manomètre à tube de Bourdon |
| Mode de fixation | Montage sur tuyauterie |
| Raccord pneumatique | G1/4 |
| Pression de service (PSI) | 0, 0,025, 0,25, 3,625 |
| Fluide de service | Gaz inertes, Liquides neutres |
| Température du fluide (GC) | -20, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Pas d'acétylène, Pas d'oxygène |
| Température de stockage (GC) | -40, 70 |
| Conforme à la norme | EN 837-1 |
| Matériau du tourillon vissé | Laiton |
| Plage d’affichage (MPA) | 0, 0,025 |
| Taille nominale du manomètre | 63 |
| Facteur de charge alternée | 0,66 |
| Classe de précision de mesure | 1,6 |
| Position des raccords | Au centre de la face arrière |
| matériaux en contact avec le fluide | Laiton |
| Matériau du hublot de contrôle | PS |
| Couleur du boîtier | noir |
| Cadran gradué | Double échelle, MPa (extérieur), bar (intérieur) |
| Série | PAGN |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
