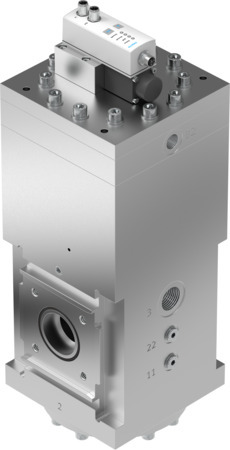

PREL-186-HP3-A4-A-40CFX-1 Manodétendeur électrique FESTO 1709213
Voir les documents
Voir les détails techniques
Références
Web : A700-D084937
Fabricant : 1709213
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Tension de service nominale CC (V) | 24 |
| Température ambiante (GC) | 5, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Aluminium anodisé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne sur les dispositifs sous pression |
| Marquage UKCA (voir la déclaration de conformité) | selon la réglementation britannique pour les appareils sous pression |
| Symbole | 995417 |
| Structure de construction | manodétendeur réglable de façon électrique |
| Mode d'actionnement | électrique |
| Position de montage | vertical |
| Mode de fixation | au choix :, avec accessoires, sur unité de conditionnement |
| Pression de service (BAR) | 0, 50 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | 5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Raccord pneumatique 1 | G1 |
| Raccord pneumatique 2 | G1 |
| Raccord pneumatique 3 | G1 |
| Température de stockage (GC) | -10, 60 |
| Raccord pneumatique 11 | G1/4 |
| Certification | Special Equipment Type Test Certification |
| Taille | 186 |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Série | L |
| Diamètre nominal DN | 45 |
| Valeurs de consigne/mesures | Type de courant 4-20 mA |
| Matériau ressort | Acier à ressort |
| Fonction du régulateur | Pression de sortie constante, avec compensation de la pression d'alimentation, avec échappement secondaire |
| Plage de réglage de pression (BAR) | 0.4, 40 |
| Hystérésis max. de pression (BAR) | 0,806 |
| Portée du signal de sortie analogique | 4 - 20 mA |
| Portée de signal d’une entrée analogique | 4 - 20 mA |
| Raccord électrique IN | Connecteur mâle, M12, à 5 pôles, codage A |
| Raccord électrique OUT | Connecteur mâle, M12, à 5 pôles, codage A |
| Raccord pneumatique 22 | G1/4 |
| dbee41b7c00b59ffc8452052f4953825 | G1/2 |
| Matériau du couvercle inférieur | Aluminium anodisé |
| Type de produit | Manodétendeur électrique |
| Série | PREL |
