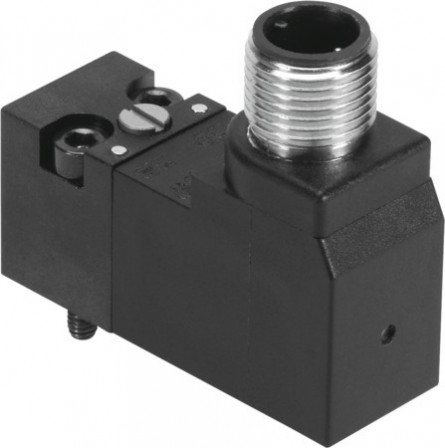

VSCS-B-M32-MH-WA-1R3-8 Électrodistributeur FESTO 8040569
Référence web : A700-D095438
Référence fabricant : 8040569
Référence fabricant : 8040569
VSCS-B-M32-MH-WA-1R3-8 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | M12x1, selon IEC 61076-2-101 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-C1-L |
| Symbole | 991308 |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0,15, 0,8, 1,5, 21,75, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 13,5 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Raccord pneumatique 3 | Embase |
| Largeur (MM) | 15 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 6 |
| Temps de commutation activé (MS) | 8 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable |
| Caractéristiques de bobine | 24 V DC : 1,3 W |
| Conforme à la norme | ISO 15218 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/semaine |
| Facteur de marche | 100% |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Type de produit | électrodistributeur |
| Série | VSCS |
