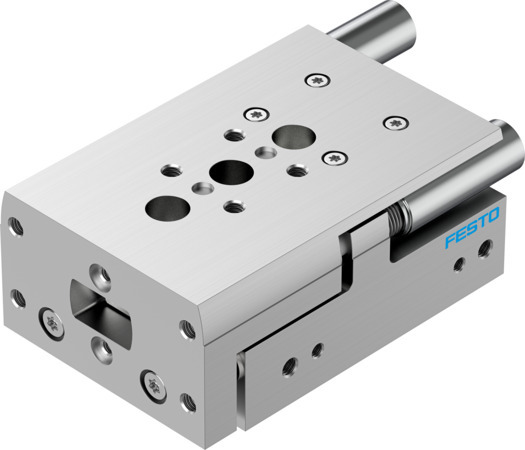

DGST-16-40-Y12A Mini-chariot

DGST-16-40-Y12A Mini-chariot FESTO 8085177

Voir les documents Voir les détails techniques

Références

Web : A700-A529149

Fabricant : 8085177

Documents

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Alliage d'aluminium corroyé
Symbole	991249
Structure de construction	Chariot, Double piston, Tige de piston, Étrier
Position de montage	indifférent
Mode de fixation	à trou débouchant
Raccord pneumatique	M5
Pression de service (PSI)	0,1, 0,8, 1, 14,5, 8, 116
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	HNBR
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	40
Amortissement	Y12 : amortissement hydraulique externe
Détection de position	pour capteurs de proximité
Longueur d’amortissement (MM)	5
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié inoxydable
Guidage	Patin à billes
Ø du piston	16 mm
Force théorique à 6 bar, avance (N)	241
Classe de salle blanche	Classe 6 selon ISO 14644-1
Vitesse maximale max. (M/S)	0,8
Répétabilité	<= 0,02 mm
Energie d’impact aux fins de course (J)	2
Force théorique sous 6 bar, recul (N)	207
Masse déplacée (G)	357
Force max. Fy (N)	880
Force max. Fz (N)	880
Couple max. Mx (NM)	11,3
Couple max. My (NM)	8
Couple max. Mz (NM)	8
Mode de fonctionnement de l'unité d'entraînement	Etrier
Matériau du guidage	POM, TPE-E, acier fortement allié
Zone de fin de course/Longueur avant réglable (MM)	16,9
Zone de fin de course/longueur arrière réglable (MM)	15,5
Série	DGST
