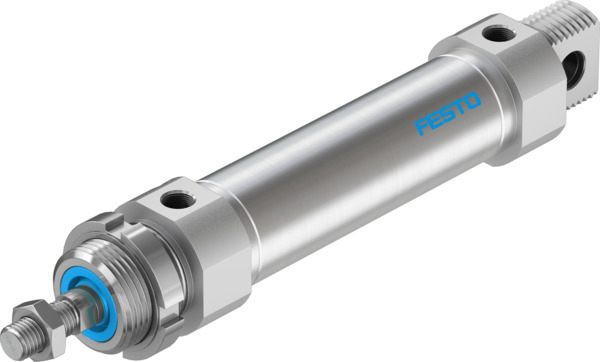

DSNU-32-70-PPV-A Vérin cylindrique

DSNU-32-70-PPV-A Vérin cylindrique FESTO 5249854

Voir les documents Voir les détails techniques

Références

Web : A700-G541541

Fabricant : 5249854

Documents

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991235
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	Indifférente
Mode de fixation	avec accessoires
Raccord pneumatique	G1/8
Pression de service (BAR)	0,1, 1, 10
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	70
Amortissement	Amortissement pneumatique, réglable des deux côtés
Détection de position	Pour capteur de proximité
Longueur d’amortissement (MM)	14
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Ø du piston	32 mm
Force théorique à 6 bar, avance (N)	482,5
Classe de salle blanche	Classe 6 selon ISO 14644-1
Filetage de la tige de piston	M10x1,25
Matériau du tube de vérin	Acier inoxydable fortement allié
Force théorique sous 6 bar, recul (N)	415
Masse déplacée (G)	184
Série	DSNU

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
