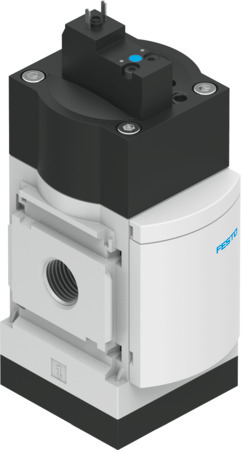

MS6-SV-1/2-C-10V24 Distributeur de mise en pression et d'échappement

MS6-SV-1/2-C-10V24 Distributeur de mise en pression et d'échappement FESTO 589481

Voir les documents Voir les détails techniques

Références

Web : A700-D091815

Fabricant : 589481

Documents

Détails techniques

Raccord électrique	2 pôles, Connecteur mâle, Forme C, selon EN 175301-803
Fluctuations de tension admissibles	+/- 10 %
Degré de protection	IP65, avec connecteur femelle
Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Aluminium moulé sous pression
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines
Symbole	995813
Structure de construction	Vanne de piston
Mode d'actionnement	électrique
Principe d'étanchéité	souple
Position de montage	Indifférente
Mode de fixation	Au choix :, Avec accessoires, Montage sur tuyauterie
Fonction de distributeur	3/2 monostable fermé, Fonction de mise sous pression
Fonction d’échappement	sans étranglement
Type de rappel	Ressort mécanique
Mode de pilotage	piloté
Pression de service (BAR)	0,3, 1, 3, 10
Fluide de service	Air comprimé selon ISO 8573-1:2010 [7:4:4]
Température du fluide (GC)	0, 60
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Débit nominal normal (normalisé selon DIN 1343) (L2)	5700
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	G1/2
Raccord pneumatique 2	G1/2
Raccord pneumatique 3	G3/4
Alimentation en air de pilotage	interne
Chevauchement	recouvrement positif
Temps de commutation désactivé (MS)	65
Temps de commutation activé (MS)	370
Température de stockage (GC)	-10, 60
Matériau joints d'étanchéité	NBR
Dimension modulaire (MM)	62
Commande manuelle auxiliaire	Sur l'électrodistributeur de pilotage : monostable, sur le distributeur de mise en pression et d'échappement rapide : bistable, à réarmement automatique
Valeur b	0,4
Valeur C (LSB)	23,2
Caractéristiques de bobine	24 V CC : 1,8 W
Note concernant la dynamisation forcée	Fréquence de commutation minimale 1/mois
Facteur de marche	100%
Taille	6
Aptitude alimentaire	voir Informations complémentaires sur les matériaux
Matériau tige de piston	Acier inoxydable fortement allié
Série	MS
Fonction de sécurité	Mise à l’échappement, Prévention d'une mise en marche intempestive (mise sous pression)
Niveau de performance (PL)	Mise à l'échappement/Catégorie 1, niveau de performance PL c, Prévention d'une mise en marche intempestive (mise sous pression)/catégorie 1, niveau de performance PL c
Résistance aux vibrations	Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27
Débit normal, échappement 6 -> 0 bar (L2)	7600
Série	MS6
