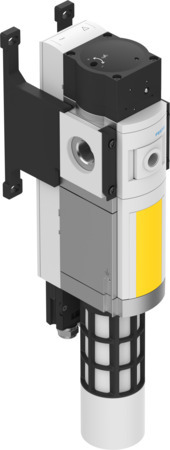

MS6-SV-1/2-E-10V24-SO-A4-MP1-WPB-UL1 Distributeur de mise en pression et d'échap FESTO 611497
Voir les documents
Voir les détails techniques
Références
Web : A700-D091852
Fabricant : 611497
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Raccord électrique | 9 pôles, Sub-D |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, avec connecteur femelle |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995704 |
| Structure de construction | Clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Avec accessoires, Montage sur tuyauterie |
| Fonction de distributeur | 3/2 monostable fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 0,35, 1, 10, 3,5 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 4300 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 40 |
| Temps de commutation activé (MS) | 130 |
| Température de stockage (GC) | -10, 50 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 62 |
| Commande manuelle auxiliaire | aucun |
| Valeur b | 0,21 |
| Fréquence de commutation max. (HZ) | 0,5 |
| Certification | c UL us - Recognized (OL) |
| Valeur C (LSB) | 19,3 |
| Conforme à la norme | DIN EN ISO 13849-1 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/mois |
| Facteur de marche | 100% |
| Taille | 6 |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Niveau de pression sonore (DBA) | 75 |
| Certificat de l'organisme d'émission | IFA 1001180, Intertek UK-MCR-0086 |
| Série | MS |
| Marquage KC | KC-CEM |
| Fonction de sécurité | Mise à l’échappement, Prévention d'une mise en marche intempestive (mise sous pression) |
| Niveau d'intégrité de sécurité (SIL) | Mise à l'échappement/SIL 3, Prévention d'une mise en marche intempestive (mise sous pression) / SIL 3 |
| Niveau de performance (PL) | Mise à l'échappement/Jusqu'à catégorie 4, Performance Level e, Prévention d'une mise en marche intempestive (mise sous pression)/jusque catégorie 4, niveau de performance PL e |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED, contact libre de potentiel |
| Indicateur de pression | Préparé pour G1/4 |
| Raccordement pour manomètre | G1/4 |
| Débit normal, échappement 6 -> 0 bar (L2) | 9000 |
| Principe de détection de position | Principe du piston magnétique |
| Série | MS6 |
